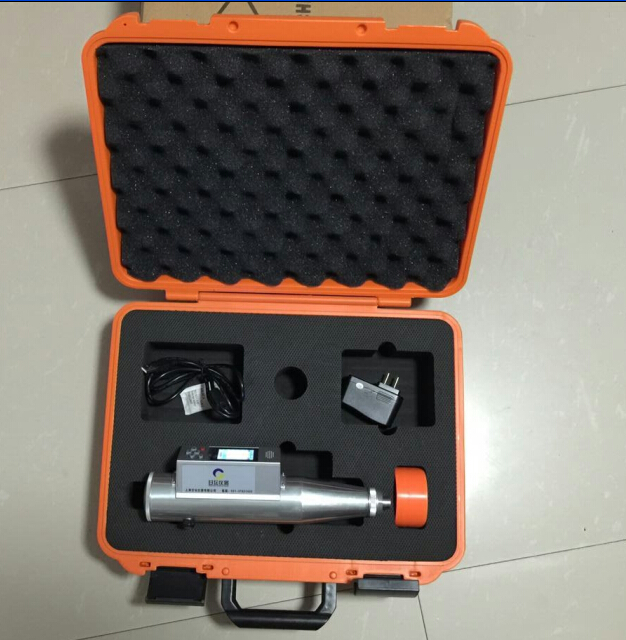

超声波数显回弹仪检测混凝土技术规程


应用领域

超声波数显回弹仪适用于以中型回弹仪、低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度。
当对结构的混凝土强度有怀疑时,按本方法进行检测,以推定混凝土强度,并作为处理混凝土质量问题的一个主要依据。
在具有用钻芯试件作校核的条件下,可按本方法对结构或构件长龄期的混凝土强度进行推定。
本检测方法不适用于下列情况的结构混凝土:
①遭受冻害、化学侵蚀、火灾、高温损伤;
②被测构件厚度小于100mm;
③结构表面温度低于-4℃或高于60℃。
使用本方法检测所得的混凝土强度换算值,是根据用综合法取得的测值换算成相当于被测结构所处条件及龄期下边长150mm立方体试块的抗压强度;混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95%的强度值。
应用本方法时,混凝土强度曲线应根据原材料品种、龄期和养护条件等,通过专门试验确定。专用测强曲线和地区测强曲线的强度误差规定如下:
①专用测强曲线,相对标准误差≤±12%;
②地区测强曲线,相对标准误差≤±14%;

③检测结构或构件的混凝土强度时,应优先采用专用或地区测强曲线。当缺少该类曲线时,经过验证证明符合要求后,方可采用通用测强曲线。

超声波数显回弹仪检测混凝土技术规程
5 测区回弹值和声速值的测量及计算
5.1.2 检测数量应符合下列规定:
1.按单个构件检测时,应在构件上均匀布置测区,每个构件上测区数量不应少于10个;
2.同批构件按批抽样检测时,构件抽样数不应少于同批构件的30%,且不应少于10 件;
对一般施工质量的检测和结构性能的检测,可按照现行标准《建筑结构检测技术标准》
GB/T50344 的规定抽样。
3.对某一方向尺寸不大于4.5m 且另一方向尺寸不大于0.3m 的构件,其测区数量可适当减少,但不应少于5 个。
5.1.4 构件的测区布置宜满足下列规定:
1 在条件允许时,测区宜优先布置在构件混凝土浇筑方向的侧面;
2 测区可在构件的两个对应面、相邻面或同一面上布置;
3 测区宜均匀布置, 相邻两测区的间距不宜大于2m;
4 测区应避开钢筋密集区和预埋件;
5 测区尺寸宜为200 mm×200 mm;采用平测时宜为400mm×400mm;
6 测试面应清洁、平整、干燥,不应有接缝、施工缝、饰面层、浮浆和油垢, 并应避开蜂窝、麻面部位。 必要时,可用砂轮片清除杂物和磨平不平整处, 并擦净残留粉尘。
